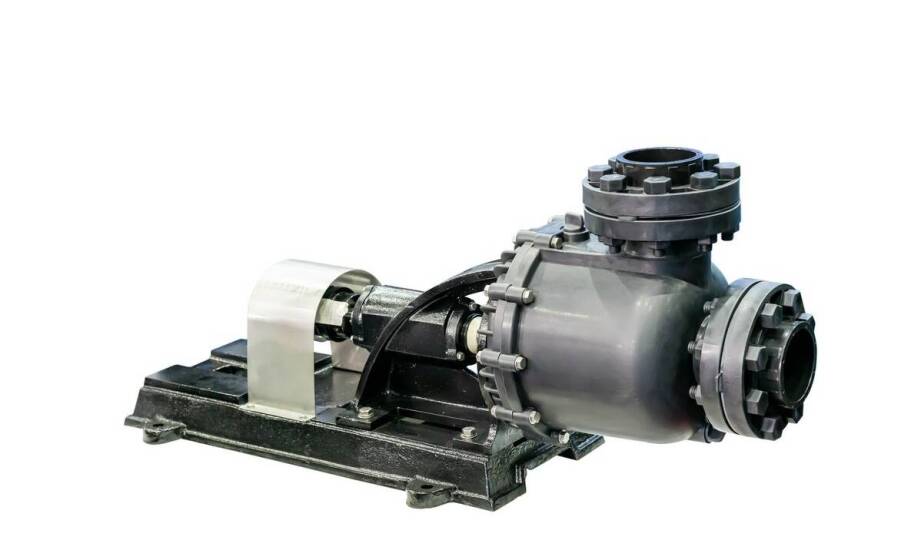

Jakie dane techniczne zebrać przed zamówieniem elementu tłumiącego do pompy lub maszyny budowlanej

Dobór elementu tłumiącego wymaga znacznie więcej niż tylko znajomości typu maszyny. Skuteczna izolacja drgań opiera się na precyzyjnym określeniu warunków pracy konkretnego urządzenia w jego naturalnym środowisku. Pominięcie tego kroku często skutkuje doborem niewłaściwej mieszanki materiałowej lub błędnej geometrii detalu. W rezultacie wibracje nadal przenoszą się na otoczenie, a poszczególne podzespoły mechaniczne zużywają się znacznie szybciej. Rzetelne zgromadzenie parametrów technicznych pozwala uniknąć przestojów i przedłuża żywotność całej linii technologicznej.

Kluczowe dane o obciążeniu i drganiach

Podstawą prawidłowego doboru są fizyczne parametry obciążenia. Należy precyzyjnie określić masę całkowitą izolowanego zespołu w kilogramach oraz dokładną liczbę punktów podparcia. Ciężar samej maszyny bezpośrednio decyduje o wymaganej nośności poszczególnych punktów. Typowe aplikacje przemysłowe zakładają obciążenie rzędu 50-500 kilogramów na jeden izolator, co zależy od asymetrii układu. Konstruktorzy analizują również położenie środka ciężkości urządzenia względem rozmieszczenia mocowań. Nierównomierny rozkład masy sprawia, że poszczególne amortyzatory w jednej instalacji muszą często posiadać inną sztywność.

Kolejnym niezwykle ważnym parametrem jest częstotliwość drgań wymuszających. Wartość tę podaje się w taktach na minutę lub w hercach. W maszynach przemysłowych wibracje pochodzą najczęściej od obrotów wirników silników lub pracy masywnych tłoków. Z tego powodu częstotliwość pracy oblicza się dzieląc liczbę obrotów na minutę przez 60. Przykładowo, przy prędkości obrotowej rzędu 1500 obrotów na minutę częstotliwość wymuszenia wynosi dokładnie 25 herców.

Znajomość tych wielkości pozwala wyliczyć docelową częstotliwość własną projektowanego układu. Aby system działał skutecznie, częstotliwość własna musi być co najmniej półtora raza niższa od częstotliwości pracy maszyny. Tylko wtedy wyroby gumowe użyte do budowy układu faktycznie stłumią energię mechaniczną i zablokują transfer drgań. Warto przy tym pamiętać o ugięciu statycznym układu. Parametr ten opisuje, jak bardzo materiał ściśnie się pod ciężarem samej maszyny w stanie spoczynku. Prawidłowo skalkulowane ugięcie statyczne zapobiega uszkodzeniom zmęczeniowym elastomeru przy długotrwałym postoju ciężkiego sprzętu.

Specyfika pomp, maszyn budowlanych i wytyczne montażowe

Pompy i ciężki sprzęt budowlany generują bardzo zróżnicowane obciążenia, które wykraczają poza standardową analizę masy. Zasadnicze znaczenie ma w tym wypadku wskazanie medium roboczego mającego ciągły kontakt z elementem tłumiącym. Woda chłodząca, gorący olej hydrauliczny czy agresywne paliwo wymuszają zastosowanie zupełnie innych mieszanek. Gwałtowne skoki ciśnienia w rurociągach oraz wstrząsy wywołują obciążenia udarowe o bardzo dużej sile. Z kolei częste cykle start-stop generują silnie zmienne naprężenia dynamiczne w samej strukturze materiału. Maszyny budowlane pracujące w nierównym terenie są stale narażone na nieprzewidywalne siły tnące, co wymaga zastosowania elementów o podwyższonym współczynniku tłumienia.

Odpowiednie dopasowanie mieszanki do środowiska pracy blokuje jej przedwczesną degradację. Standardowa guma NBR wytrzymuje bezpośredni kontakt z olejami mineralnymi i temperatury od -30 do +100 stopni Celsjusza. Popularna mieszanka EPDM doskonale radzi sobie z ozonem, kwasami oraz wyjątkowo trudnymi warunkami w zakresie od -50 do +150 stopni. Z kolei elastomer CR, czyli neopren, łączy wysoką odporność na oleje z pełną ochroną przed promieniowaniem ultrafioletowym. Firma MULTI Wyroby Gumowe S.C. analizuje te zmienne fizykochemiczne przed wdrożeniem do produkcji detali przeznaczonych do wymagających środowisk.

Równie istotne są wytyczne montażowe, które precyzyjnie definiują fizyczne ramy całego układu. Inżynierowie muszą otrzymać informacje o dostępnej przestrzeni zabudowy wyrażonej w milimetrach. Zbyt mała ilość wolnego miejsca na odkształcenie się materiału podczas pracy prowadzi do uderzania elementów metalowych bezpośrednio o ramę nośną. Konieczne jest zdefiniowanie formatu mocowania, gdzie powszechnie stosuje się znormalizowane gwinty od M8 do M20. Ważny jest także główny kierunek działania sił naprężających oraz docelowa sztywność podana w niutonach na milimetr. Specjalistyczne daszkowe wibroizolatory typu DO stosuje się zazwyczaj przy obciążeniu ściśle pionowym, wymagającym dodatkowej ochrony przed spływającą wodą.

Interpretacja specyfikacji i weryfikacja techniczna

Otrzymana od producenta oferta wymaga rzetelnego przeanalizowania pod kątem zgodności z założeniami projektowymi. W dokumentacji należy szukać przede wszystkim potwierdzenia nośności statycznej. Bardzo ważnym wskaźnikiem charakteryzującym układ jest odpowiedź dynamiczna, czyli zestawienie sztywności radialnej oraz aksjalnej proponowanego modelu wibroizolatora. Jeśli specjaliści dostarczyli wykres opisujący przechył maszyny, warto sprawdzić faktyczny poziom tłumienności dla docelowej częstotliwości pracy wirnika. W optymalnie dostrojonym układzie wartość izolacji drgań powinna wyraźnie przekraczać próg 80 procent.

Brak stanowczego potwierdzenia odporności chemicznej na wskazane medium robocze lub niejasności w kwestii kierunków obciążeń sygnalizują potrzebę szybkiego uzupełnienia dokumentacji wejściowej. W przypadku takich wątpliwości przesłanie dokładnego rysunku technicznego lub rzutu instalacji pozwala usunąć niedomówienia. Prawidłowa ocena parametrów zadeklarowanych przez wytwórcę wymaga uwzględnienia bezpiecznego marginesu na wypadek nagłych, chwilowych przeciążeń mechanicznych. Rzetelna specyfikacja na wczesnym etapie rozmów zabezpiecza maszyny przemysłowe przed niszczącym wpływem rezonansu przez wiele lat bezawaryjnego funkcjonowania.
