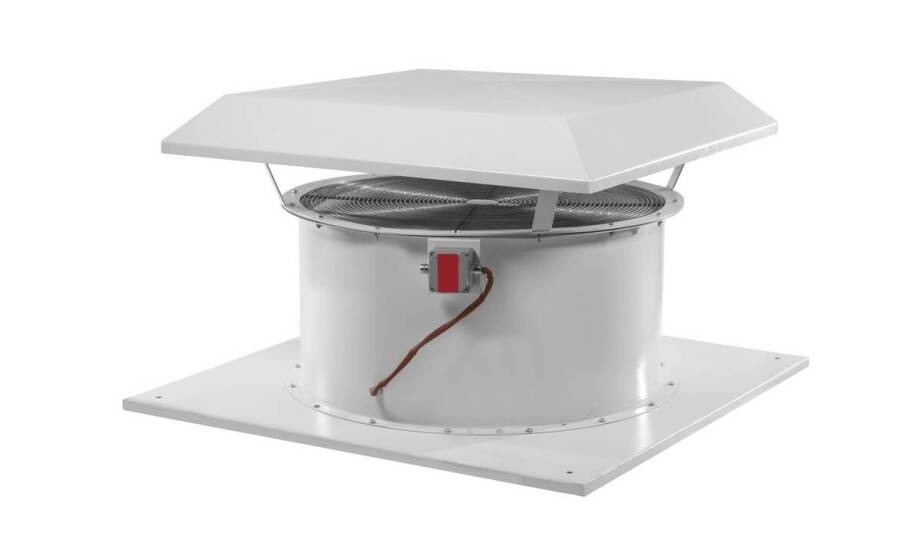

Jak czytać kartę katalogową wentylatora dachowego do hali przemysłowej

W hali przemysłowej wentylatory dachowe muszą radzić sobie z pyłem, wilgocią i zmiennym obciążeniem powietrza. Sama nazwa urządzenia, na przykład wentylator dachowy wyciągowy, nie wystarcza do dopasowania go do realnych warunków pracy. Karta katalogowa precyzuje punkt pracy, odporność i typ konstrukcji, co pozwala uniknąć awarii i niedostatecznej wentylacji.

Jak interpretować kluczowe parametry wydajności?

Kluczowym elementem karty katalogowej jest charakterystyka wentylatora, przedstawiona jako krzywa zależności między wydajnością przepływu (m³/h) a sprężem dyspozycyjnym (Pa). Wartość maksymalna, np. 10 000 m³/h, jest osiągana tylko w warunkach bez oporów. W realnej instalacji z kanałami i filtrami, generującej opór na poziomie 400 Pa, ten sam wentylator może osiągnąć wydajność zaledwie 5000 m³/h. Dlatego prawidłowy dobór urządzenia polega na znalezieniu punktu pracy, w którym krzywa charakterystyki wentylatora przecina się z charakterystyką oporów instalacji. Ignorowanie tego faktu prowadzi do niedostatecznej wentylacji lub niepotrzebnie wysokiego zużycia energii.

Równie ważny jest typ silnika. Tradycyjne silniki AC działają ze stałą mocą i oferują jedynie skokową regulację. Nowocześniejsze silniki EC pozwalają na płynną regulację obrotów w zakresie 20-100% (np. sygnałem PWM lub 0-10V), co przy zmiennym obciążeniu hali przekłada się na oszczędność energii sięgającą 50%. Karty katalogowe wentylatorów dachowych Konwektor precyzyjnie określają sprawność silników, często na poziomie klasy IE4-IE5, co potwierdza ich wysoką efektywność energetyczną.

Konstrukcja i dopasowanie do środowiska hali

Specyfika hali przemysłowej wymaga odporności na trudne warunki. Karta katalogowa informuje o materiałach, z jakich wykonano urządzenie – najczęściej jest to blacha ocynkowana lub malowana proszkowo, która chroni przed korozją. Stopień ochrony IP54 jest standardem zapewniającym odporność na pył i zachlapania, a dopuszczalna temperatura pracy, np. do +60°C, określa, czy wentylator sprawdzi się w danym procesie technologicznym.

Konstrukcja wirnika decyduje o przeznaczeniu urządzenia. Wentylatory osiowe generują wysoki przepływ przy niskim sprężu (do ok. 300 Pa) i są idealne do prostych instalacji. Z kolei promieniowe pokonują znacznie większe opory (nawet powyżej 1000 Pa), co jest konieczne w rozbudowanych systemach z długimi kanałami i filtrami. Dokładne dane techniczne, które zawierają karty katalogowe dla poszczególnych modeli, ułatwiają wybór optymalnego rozwiązania, np. do wyciągu zanieczyszczonego powietrza. Istotne są też kompaktowe wentylatory dachowe o konstrukcji bębnowej.

Wartości, które często pomija się przy pierwszym wyborze, to poziom hałasu i łatwość serwisu. Dane o emisji hałasu, podawane w dB(A), mają bezpośredni wpływ na komfort pracy. Modele z wbudowanymi tłumikami mogą zredukować hałas o około 10 dB. Równie ważny jest łatwy dostęp serwisowy, np. przez zdejmowaną górną osłonę, który umożliwia szybką wymianę łożysk czy czyszczenie wirnika bez demontażu całego urządzenia, skracając przestoje produkcyjne.

Poprawny dobór wentylatora dachowego zaczyna się od analizy punktu pracy na charakterystyce i uwzględnienia warunków panujących w hali. To podejście, zamiast sugerowania się jedną, maksymalną wartością z tabeli, gwarantuje skuteczną i niezawodną wentylację na lata.
